ASTA rács
Tűzihorganyzott kültéri csigalépcső
Márka: TLC (Svédország/Lengyelország)
Metarial: Tűzihorganyzott fém
Szállítási idő: 3-4 hét
Ártartomány: 450,00 € - 2.830,00 €

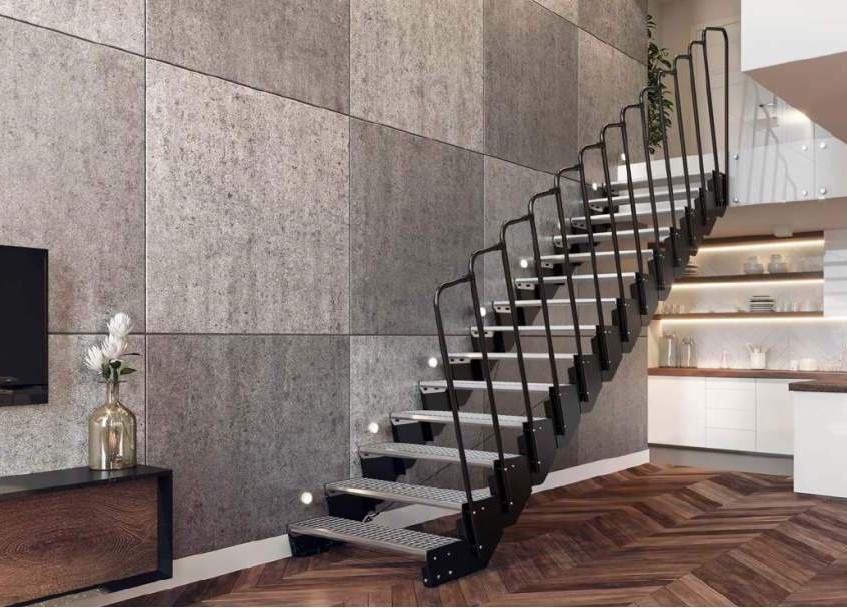

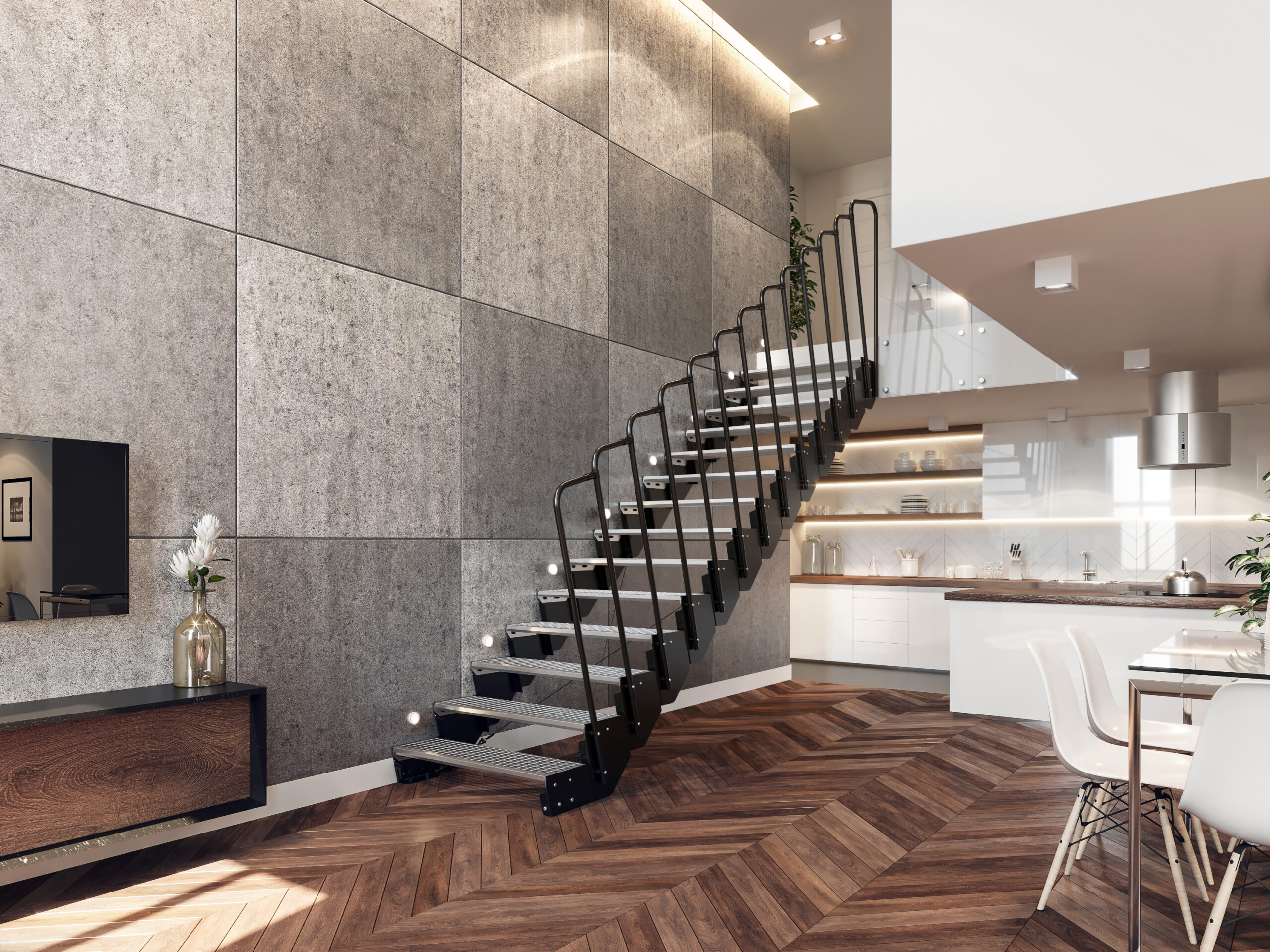

Nyitott moduláris lépcsők oldalsó modulokból készült acélszerkezettel, horganyzott rácsokból készült lépcsőkkel, állítható lépcsőmagassággal, választható szerkezeti színnel, korlát típusával és lépcsővel
Választható lehetőségek:
- Lépcsők száma legfeljebb 400 cm magasságig
- A konstrukció színe (horganyzott + 9 RAL színben kapható)
- Korlát típusa (5 modell)
- A talapzat típusa

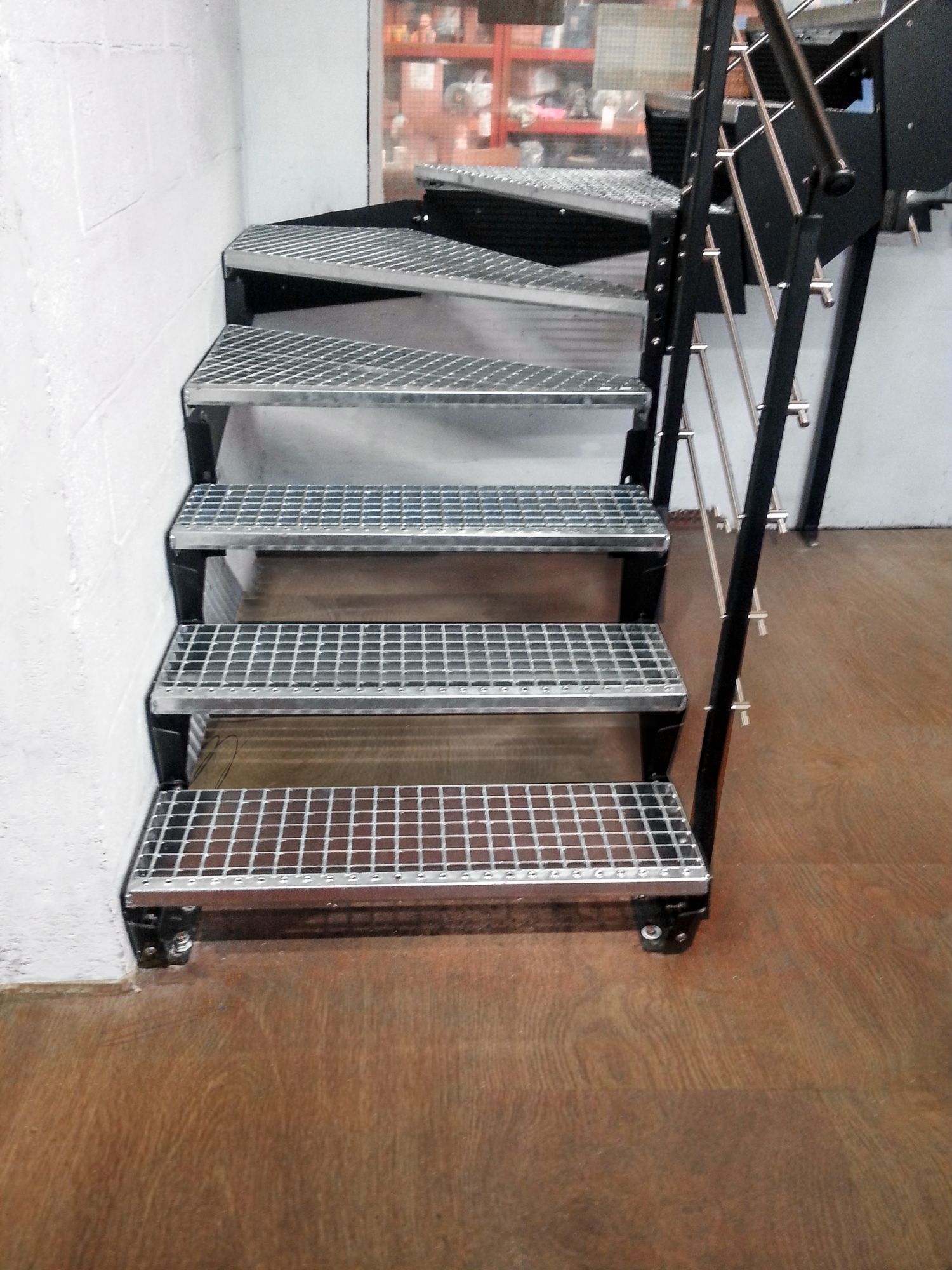

- Derékszögű hajlítás 90°-kal
Leírás:
- A szerkezet kettős acélszerkezetből áll, moduláris elemekkel, amelyek a lépcső oldalához vannak rögzítve és összecsavarozva.
- A lépcsőmagasság 170 és 200 mm között állítható.
- Lépésmélység 280 mm, a futófelület a lépcsőmagasságtól függően 241 és 249 mm között állítható.
- Választható lépcsők száma 2-től 19-ig, magasság 34-380 cm-ig vagy 400 cm-ig emelkedővel.
- Lépés szélessége 910 mm.
- A fém alkatrészeket porbevonattal kezelik a rendelkezésre álló színekben:
- FEKETE (RAL 9005)
- ANTRACIT (RAL 7016)
- FEHÉR (RAL 9010)
- BARNA (RAL 8011)
- KÉK (RAL 5003)
- PIROS (RAL 3000)
- ZÖLD (RAL 6005)
- VILÁGOSSZÜRKE (RAL 7047)
- VILÁGOSSZÜRKE (RAL 9006)
- GALVANIZÁLT

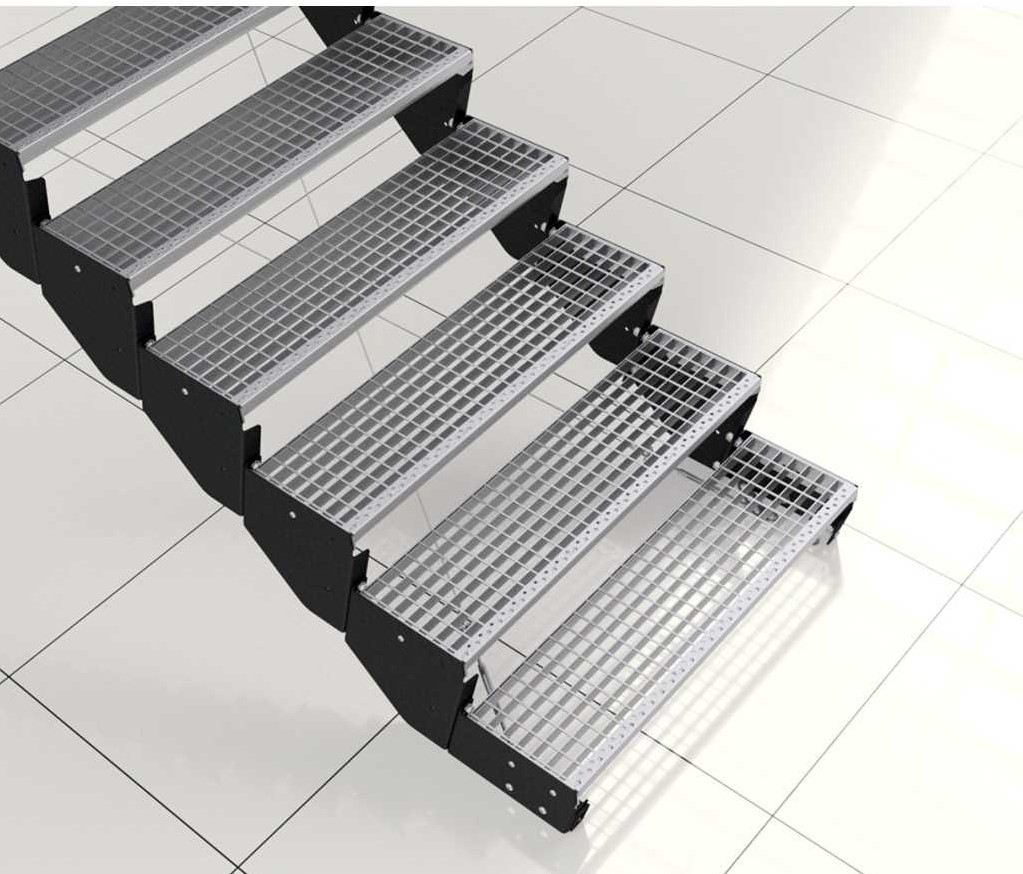

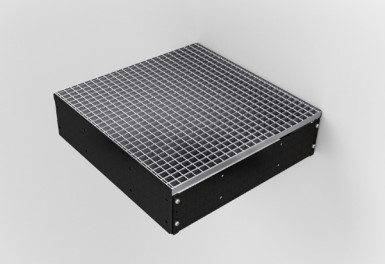

- A lépcsők elérhető változata: horganyzott rács.
- Korlátok 5 változatban:

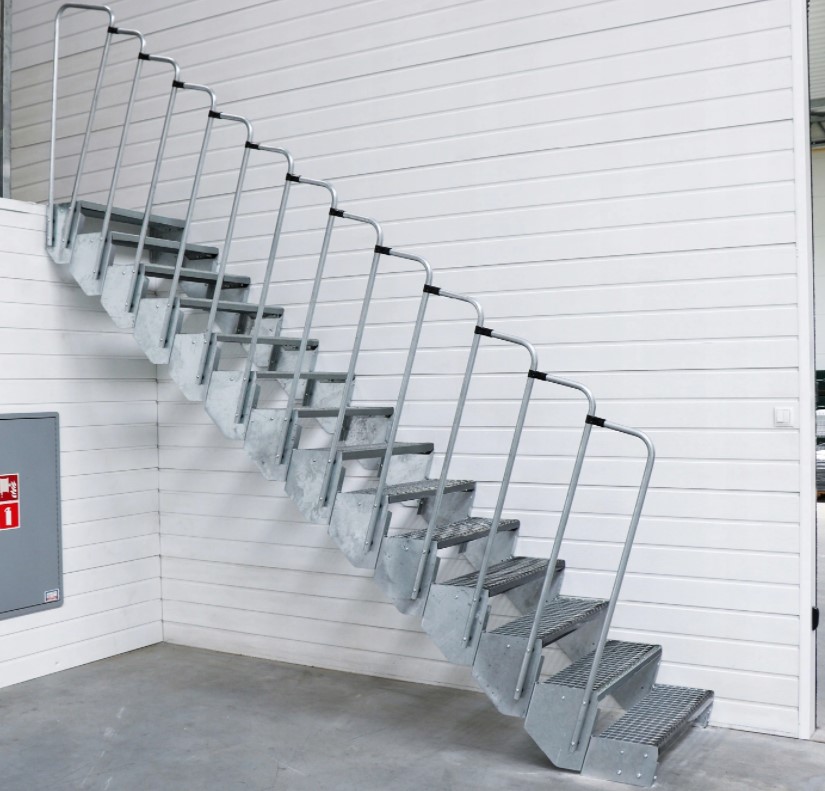

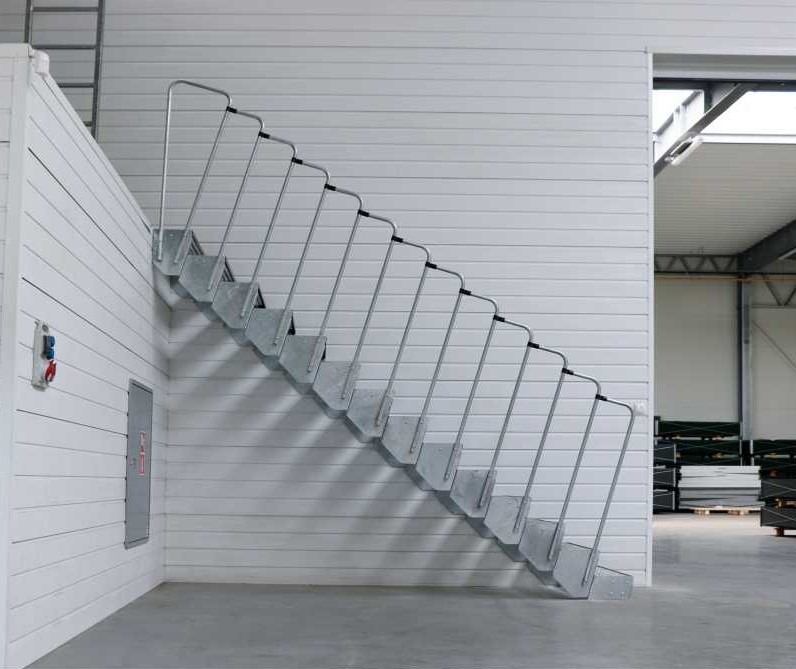

- #1 modell: Oszlop kitöltés nélkül, felső hajlítással (kapaszkodó nélkül)
- #2 modell: Oszlop felső hajlítású kitöltéssel (kapaszkodó nélkül)

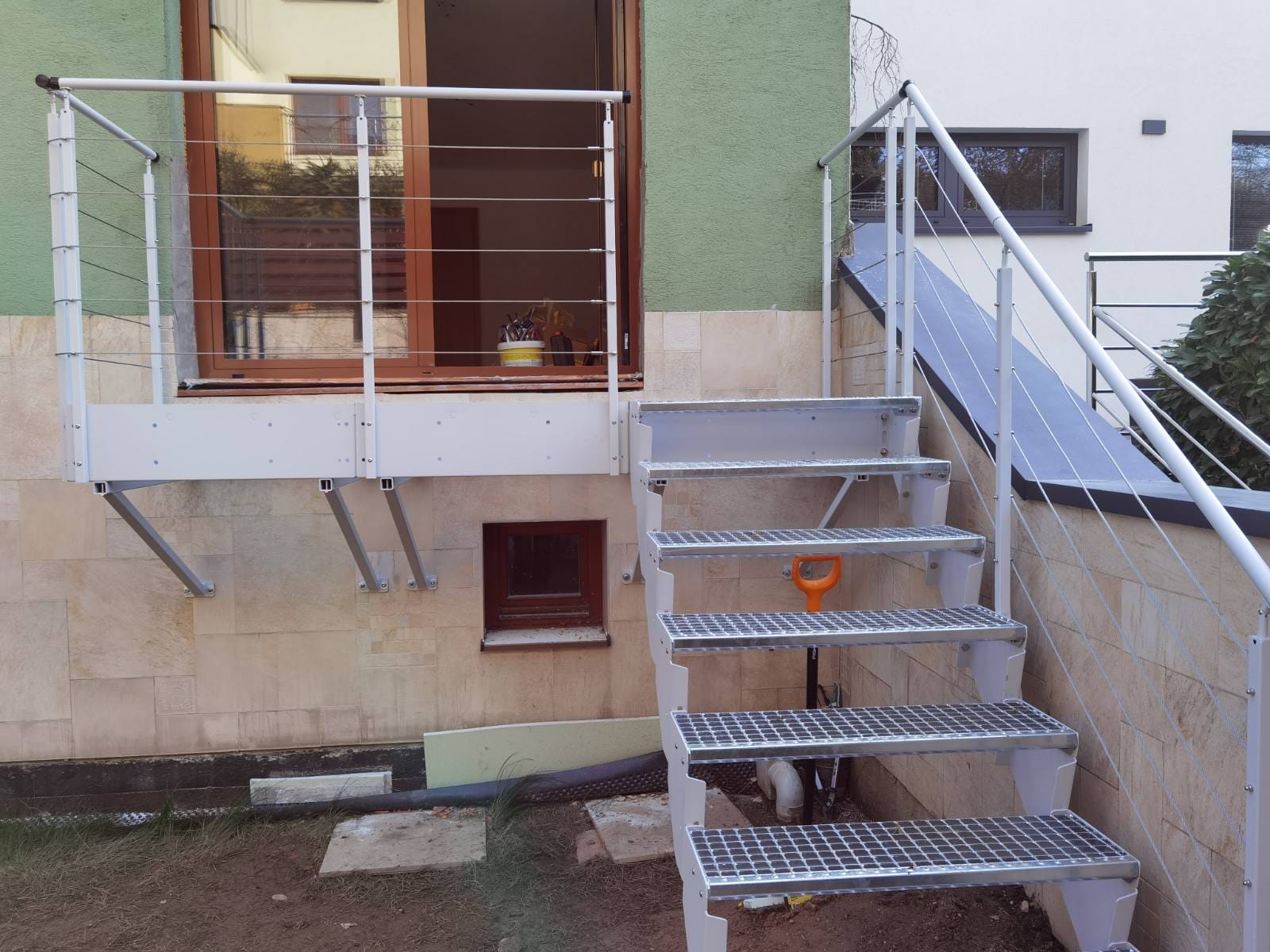

- #3 modell: Kombinált oszlopok 4 sor Ø 4 mm-es rozsdamentes acél kábellel fém kapaszkodóval
- Stílus #4: Kombinált oszlopok 4 sor Ø 12 mm-es rozsdamentes acélcsővel, fém kapaszkodóval
- #5 modell: Oszlop (a szabvány szerint biztonsági előírásoknak megfelelő) fém kapaszkodóval
- Különböző típusú platformokkal és támaszokkal való kombinálás lehetősége.
Műszaki paraméterek:

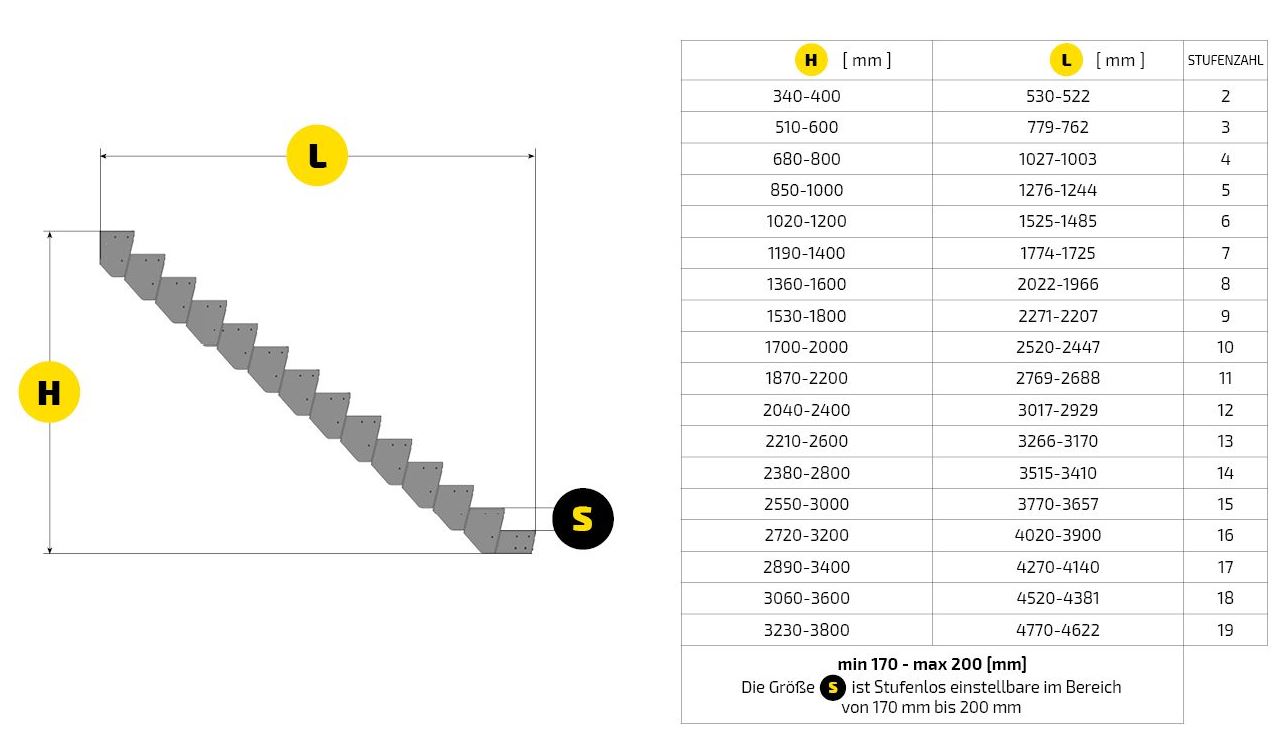

- Szerelési magasság / lépések száma / alaprajz hossza:
- Magasság 34 – 40 cm (60 cm emelkedéssel) / 2 lépcsőfok / 53 – 52,2 cm
- Magasság 51 – 60 cm (80 cm emelkedéssel) / 3 lépcsőfok / 77,9 – 76,2 cm
- Magasság 68 – 80 cm (100 cm emelkedéssel) / 4 lépcsőfok / 102,7 – 100,3 cm
- Magasság 85 – 100 cm (120 cm emelkedővel) / 5 lépcsőfok / 127,6 – 124,4 cm
- Magasság 102 – 120 cm (140 cm emelkedővel) / 6 lépcsőfok / 152,5 – 148,5 cm
- Magasság 119 – 140 cm (160 cm emelkedővel) / 7 lépcsőfok / 177,4 – 172,5 cm
- Magasság 136 – 160 cm (180 cm emelkedővel) / 8 lépcsőfok / 202,2 – 196,6 cm
- Magasság 153 – 180 cm (200 cm emelkedővel) / 9 lépcsőfok / 227,1 – 220,7 cm
- Magasság 170 – 200 cm (220 cm emelkedővel) / 10 lépcsőfok / 252 – 244,7 cm
- Magasság 187 – 220 cm (240 cm emelkedővel) / 11 lépcsőfok / 276,9 – 268,8 cm
- Magasság 204 – 240 cm (260 cm emelkedővel) / 12 lépcsőfok / 301,7 – 292,9 cm
- Magasság 221 – 260 cm (280 cm emelkedővel) / 13 lépcsőfok / 326,6 – 317 cm
- Magasság 238 – 280 cm (300 cm emelkedővel) / 14 lépcsőfok / 351,5 – 341 cm
- Magasság 255 – 300 cm (320 cm emelkedővel) / 15 lépcsőfok / 377 – 365,7 cm
- Magasság 272 – 320 cm (340 cm emelkedővel) / 16 lépcsőfok / 402 – 390 cm
- Magasság 289 – 340 cm (360 cm emelkedővel) / 17 lépcsőfok / 472 – 414 cm
- Magasság 306 – 360 cm (380 cm emelkedővel) / 18 lépcsőfok / 452 – 438,1 cm
- Magasság 323 – 380 cm (400 cm emelkedővel) / 19 lépcsőfok / 477 – 462,2 cm
- Max. lépcsőmagasság:
- 380 cm (utolsó lépcsőfok a padló szintjén)
- 400 cm (utolsó lépcsőfok a padlószint alatt)
- Lépcső min. magassága:
- 34 cm (2 lépcsőfok)
- Lépcső magassága:
- 170-200 mm (állítható)
- Tiszta profilmélység:
- 241-249 mm (a beállított lépésmagasságtól függően)
- Megengedett terhelés:
- 2 kN/m²
- Terhelés fokozatonként:
- 125 kg
- Hasznos szélesség:
- 898 mm
- Külső szélesség:
- 962 mm (korláttal együtt)
- Lépések mérése:
- 898×260 mm mm
- Anyag:
- Acél S355JR, S235JR
Korlát modellek

Műszaki dokumentáció

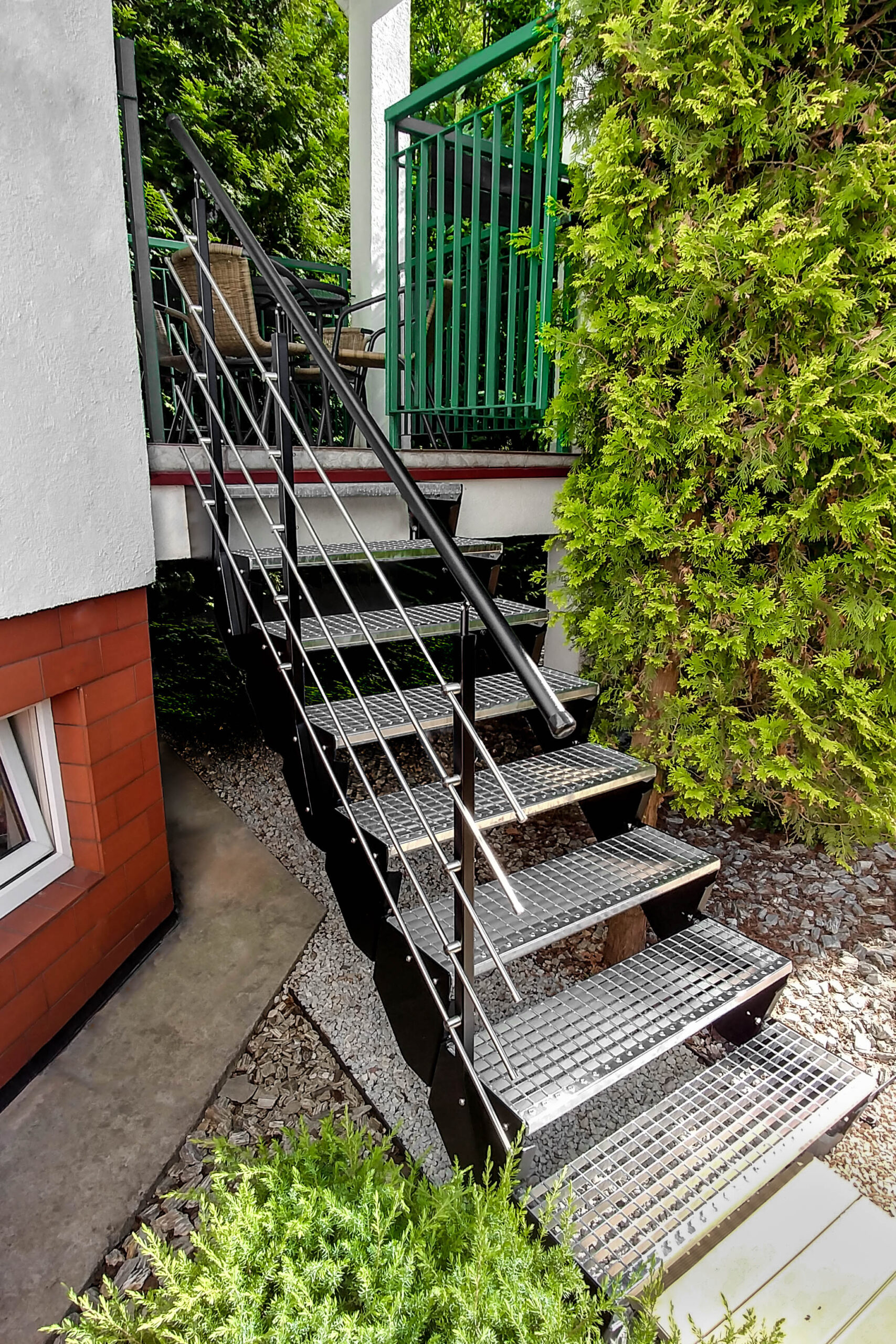

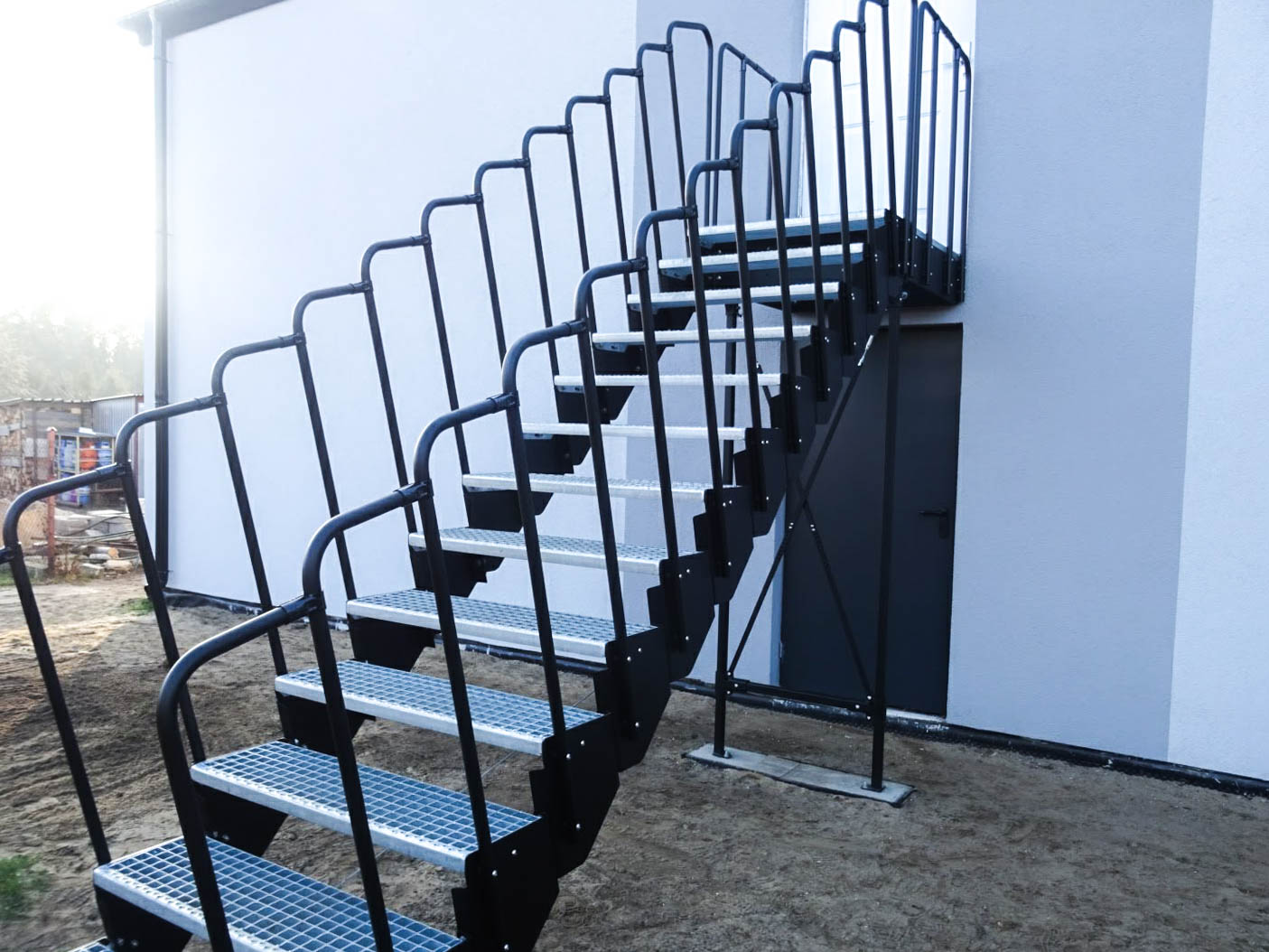

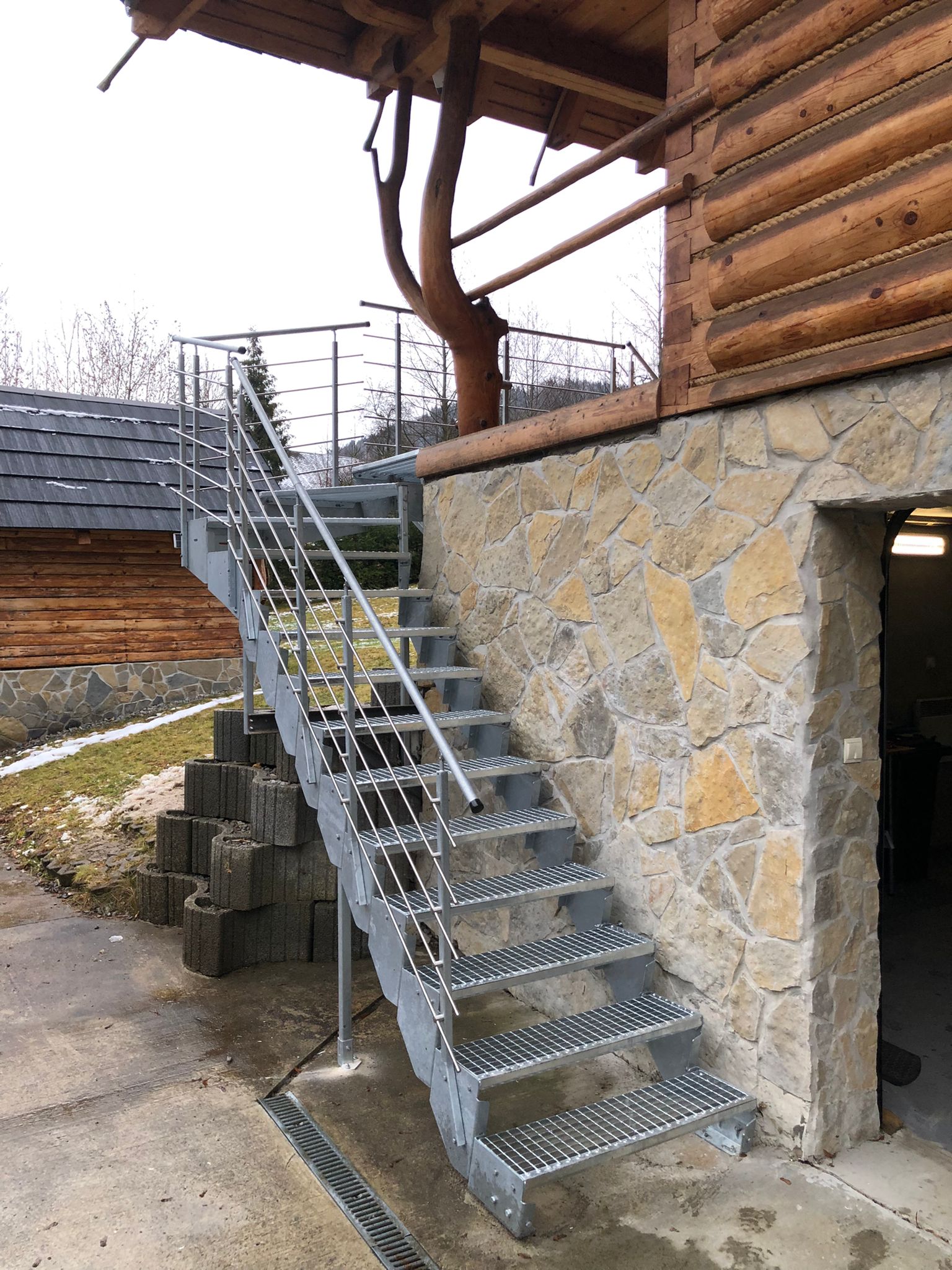

Megvalósításai
Telepítési útmutató videó

TLC
Gorlice / Lengyelország
A TLC egy lengyel-svéd vállalat, amelynek székhelye Gorlice-ban található, és 2005 óta gyárt moduláris és ipari acélszerkezeteket, beleértve a lépcsőket, platformokat és ideiglenes biztonsági rendszereket az építkezések számára. A vállalat a skandináv technológiát és know-how-t ötvözi a modern automatizált gyártással Lengyelországban, és magas korrózióállóságú, gyakran tűzihorganyzott vagy porszórt termékeket kínál. Ezenkívül a TLC rendelkezik az EN szabványok (pl. EN 1090-1 és EN ISO 14122-3) szerinti jóváhagyásokkal, ami azt jelenti, hogy megfelel az ipari és építőipari követelményeknek.
